Kdy potřebujete radiální ventilátor místo axiálního?

Na papíře vypadá výběr jednoduše: podíváte se na průtok v CFM a vezmete nejvyšší číslo. V praxi se ale stane to, že ventilátor s 5000 CFM po nasazení filtru a deseti metrech hadice fouká jako stolní ventilátor na nejnižší stupeň. Rozdíl mezi axiálním a radiálním ventilátorem není ve výkonu motoru, ale v tom, kolik odporu za sebou snese.

Čím se radiální a axiální ventilátor vlastně liší?

Axiální ventilátor tlačí vzduch ve směru své osy — vrtule ho posouvá rovnou dopředu, přesně jako obyčejný ventilátor v okně. Dokáže přemístit velký objem vzduchu při minimální spotřebě, ale neumí vytvořit tlak. Jakmile mu do cesty postavíte překážku, průtok padá velmi rychle.

Radiální ventilátor (nazývá se také odstředivý nebo centrifugální) nasává vzduch do středu oběžného kola a vyhazuje ho do strany, o 90° pryč. Odstředivá síla ve skříni vytváří statický tlak, a právě ten vzduch protlačí přes filtr, koleno nebo dvacet metrů potrubí. Radiální ventilátor kupujete kvůli tlaku, ne kvůli průtoku.

Proč hadice a filtry mění všechno?

Každý metr hadice, každé koleno a každá filtrační vložka přidávají do systému tlakovou ztrátu. Flexibilní vrapovaná hadice má uvnitř žebra, která vzduch rozvíří — její odpor je výrazně vyšší než u hladkého potrubí stejného průměru. Orientačně platí, že jedno ostré 90° koleno „vezme" tolik jako několik metrů rovné hadice.

Druhým faktorem je průměr. Zmenšení hadice z 300 na 200 mm není „o třetinu méně" — plocha průřezu klesne na necelou polovinu a rychlost vzduchu musí stoupnout, což odpor zvyšuje kvadraticky. Proto se nikdy nevyplatí redukovat výstup ventilátoru na menší hadici, kterou máte zrovna po ruce.

Třetím faktorem je filtr. Nový uhlíkový nebo HEPA filtr má definovanou tlakovou ztrátu, která se zanášením prachu ještě několikanásobně zvýší. Axiální ventilátor za takovým filtrem po pár týdnech nedodá už téměř nic — hučí, ale vzduch stojí.

Kdy stačí axiální ventilátor?

Ve většině dílenských a stavebních situací je axiální ventilátor správná a výrazně levnější volba. Hodí se všude tam, kde jde o přemístění velkého objemu vzduchu na krátkou vzdálenost bez filtru:

1. Provětrání šachty, nádrže nebo studny. Tady se vzduch zpravidla netlačí ven, ale čerstvý se vhání dovnitř hadicí a znečištěný se ředí a vytlačuje. Průtok je důležitější než tlak.
2. Odvod kouře a zápachu ze sklepa či garáže. Ventilátor postavíte k otvoru, hadici vedete ven — bez ostrých ohybů a bez filtru.
3. Vysoušení po zatopení nebo po betonáži. Rozhoduje výměna vzduchu v prostoru, ne tlak.
4. Chlazení pracoviště a strojů. Klasická úloha pro velkou vrtuli s nízkou spotřebou.

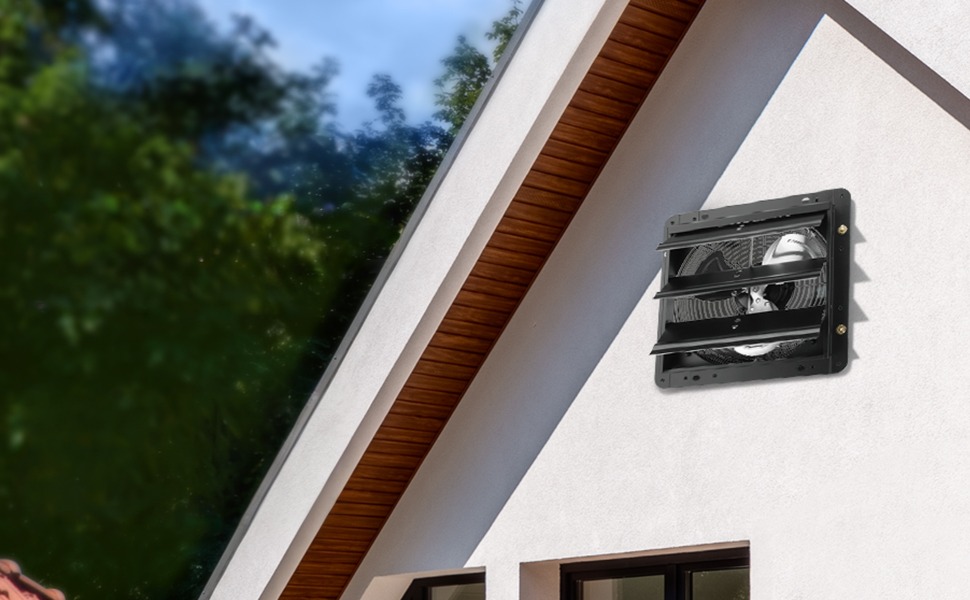

5. Trvalé větrání dílny stěnou nebo oknem. Na to jsou stavěné kovové nástěnné modely s průměrem 250 nebo 300 mm.

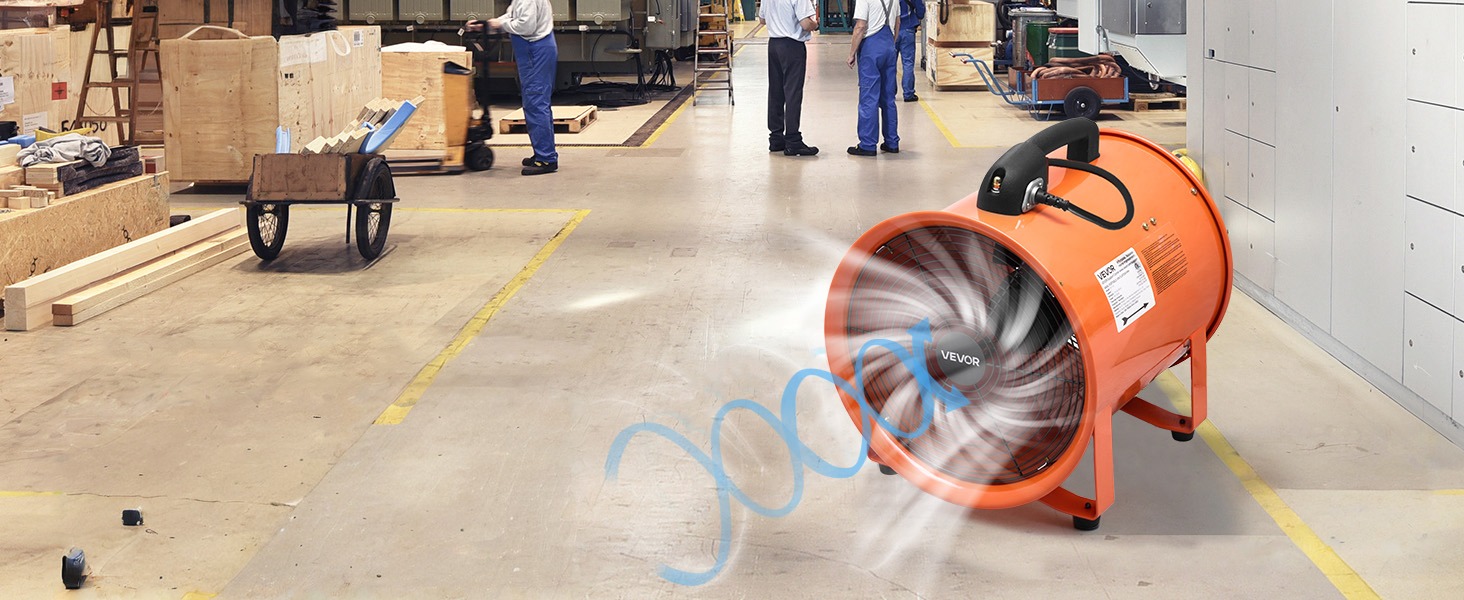

Přenosné modely s hadicí dávají při těchto pracích smysl i proto, že se dají přenést tam, kam je potřeba. Přenosný axiální ventilátor 25,4 cm s 300 W motorem a 10 m hadicí zvládne provětrání kanálu i menší nádrže, zatímco 40,6 cm verze s 900 W motorem a 5175 CFM je stroj na velké prostory — halu, podzemní garáž, prostor po požáru. Celý přehled najdete v kategorii Ventilátory a ochlazovače.

Přenosný axiální ventilátor 40.6cm, 2 rychlosti, 5175CFM, 5m hadice7 230 KčSkladem do 3 dnůPřenosný axiální ventilátor 30.5cm 2 rychlosti 2894CFM 10m hadice4 330 KčSkladem do 3 dnůPřenosný axiální ventilátor 25,4 cm, 2 rychlosti, 10 m hadice - Melgo.cz3 850 KčSkladem do 3 dnůAxiální odsávací ventilátor 250 mm (10") kovový a průmyslový1 180 KčSkladem do 3 dnů

Kdy se bez radiálního ventilátoru neobejdete?

Radiální ventilátor si vyžadují práce, při nichž vzduch musí projít filtrem nebo dlouhou trasou potrubí. Typicky:

1. Odsávání svařovacích dýmů ramenem nebo hubicí. Úzký nasávací prvek a hadice vytvářejí vysoký odpor, který axiální ventilátor nepřekoná.
2. Lakování a stříkání přes filtrační stěnu. Filtr zachytává aerosol barvy a jeho odpor roste doslova během práce.
3. Odsávání s uhlíkovým filtrem proti zápachu. Bez tlaku není co tlačit přes uhlíkovou vložku — a bez průtoku přes uhlí není zachytávání pachů.
4. Trasa delší než pár metrů s ohyby. Odsávání z vnitřku budovy nad střechu je učebnicový příklad.
5. Odsávání horkého nebo agresivního vzduchu z uzavřeného zařízení, kde je nutné udržet v prostoru podtlak.

Praktický kompromis pro menší prostory představují potrubní modely s EC motorem. Odsávací ventilátor 254 mm s EC motorem a 843 CFM má regulaci vlhkosti a díky elektronicky řízenému motoru dokáže plynule měnit otáčky — to je při práci s filtrem podstatné, protože výkon přizpůsobíte aktuálnímu zanesení, a ne naopak.

Jaké jsou nejčastější omyly při výběru?

Ventilátor není odsavač prachu. Při broušení dřeva nebo kovu potřebujete odsavač třísek nebo průmyslový vysavač — abrazivní prach oběžné kolo ventilátoru obrušuje a usazuje se na motoru. Ventilátor řeší kouř, výpary, teplo a zápach, ne hrubé částice.

Druhým omylem je porovnávání samotných čísel CFM. Údaj o průtoku se měří při volném výfuku, tedy bez hadice a bez filtru. Reálný výkon v zapojeném systému bývá výrazně nižší — a u axiálních typů klesá rychleji než u radiálních.

Třetím omylem je nadměrná délka hadice „pro jistotu". Pokud nepotřebujete deset metrů, nechte hadici zkrácenou a hlavně rozvinutou narovno. Svinutá hadice v kotouči je z pohledu odporu série ohybů za sebou.

Jaká bezpečnostní pravidla platí při odsávání?

Větrání uzavřených prostor a odsávání výparů patří mezi rizikové práce a technika je jen jednou částí řešení.

1. Do prostoru s výbušnou atmosférou běžný ventilátor nepatří. Výpary rozpouštědel, paliv nebo plynů vyžadují provedení určené do výbušného prostředí (ATEX) — motor a ložiska běžného ventilátoru jsou potenciálním zdrojem jiskry a tepla.
2. Nikdy nevstupujte do šachty či nádrže jen na základě toho, že „ventilátor běží". Přítomnost kyslíku a nebezpečných plynů se měří detektorem, větrání musí probíhat před vstupem i po celou dobu práce a mimo prostor má být jistící osoba.
3. Elektrickou část jistěte proudovým chráničem. Ve vlhkých sklepech, kanálech a na stavbách používejte prodlužovací kabely v neporušeném stavu, plně rozvinuté a s dostatečným průřezem vodiče.
4. Ochranná mřížka a kryt jsou povinné. Oběžné kolo při provozních otáčkách zraní ruku okamžitě — ventilátor bez mřížky nespouštějte ani „na vteřinu na vyzkoušení".
5. Filtry vyměňujte podle zanesení, ne podle kalendáře. Zanesený filtr znamená prakticky nulový průtok, takže odsávání běží naprázdno, i když motor hučí naplno.
6. Při svařování a lakování zůstává respirátor na obličeji. Odsávání snižuje koncentraci škodlivin, nenahrazuje osobní ochranné prostředky.

Axiální výfukový ventilátor 300 mm, kovový, 12 palců průměr.1 430 KčSkladem do 3 dnůOdsávací ventilátor 254 mm, ec motor, 843 cfm, regulace vlhkosti2 730 KčSkladem do 3 dnůOdsávací ventilátor 25.4 cm, 988 cfm, regulace otáček, na zeď1 130 KčSkladem do 3 dnůOdsávací ventilátor 20,3 cm, 576 cfm, na zeď, regulace rychlosti1 260 KčSkladem do 3 dnů

Který typ si tedy vybrat?

Na větrání, chlazení a vysoušení bez filtru kupujte axiální ventilátor — dostanete několikanásobně více přemístěného vzduchu za stejné peníze a nižší spotřebu. Nástěnné kovové modely 250 nebo 300 mm za 1 250 až 1 500 Kč jsou řešením pro trvalé větrání dílny či garáže. Přenosné modely s hadicí od 3 800 Kč mají smysl tehdy, když ventilátor přenášíte a vzduch potřebujete dostat na konkrétní místo — do šachty, kanálu nebo pod strop.

Pokud plánujete odsávat přes filtr, dlouhým potrubím nebo držet v prostoru podtlak, nešetřete na nesprávném typu. Axiální ventilátor za filtrem je vyhozená investice bez ohledu na to, kolik CFM má na štítku — tam patří radiální nebo potrubní model s regulací otáček. Při nejistotě se řiďte jednoduchým pravidlem: krátká cesta a velký objem znamená axiální, překážka v cestě znamená radiální.
