3D optický skener Revopoint Trackit

Detailní popis produktu

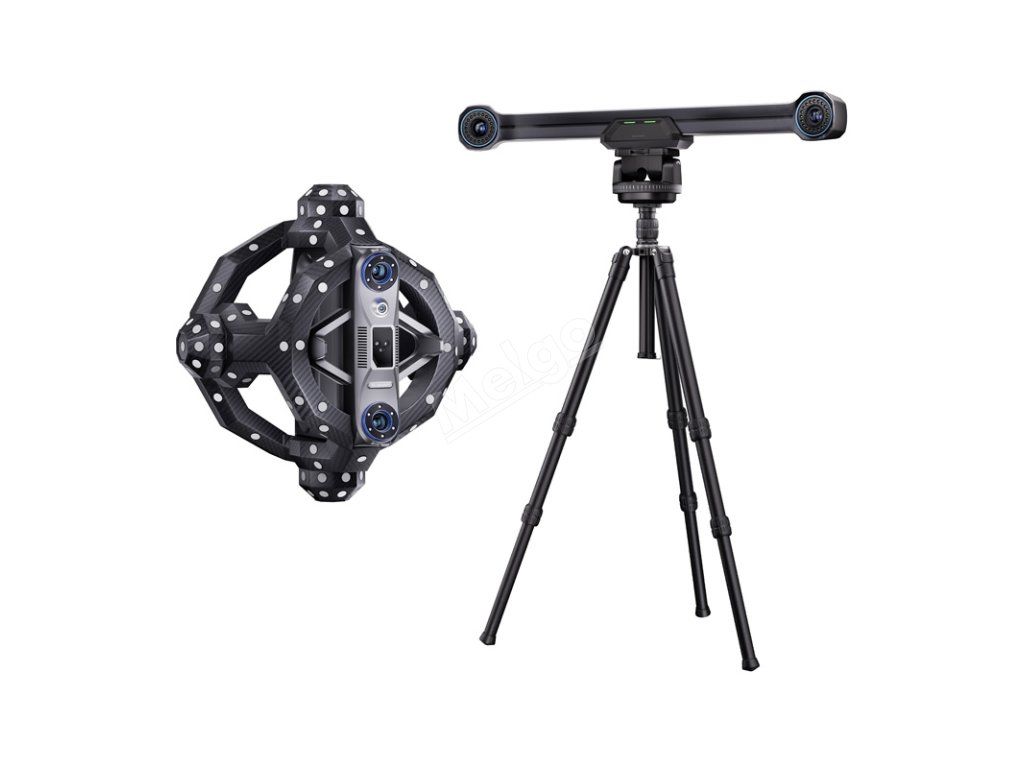

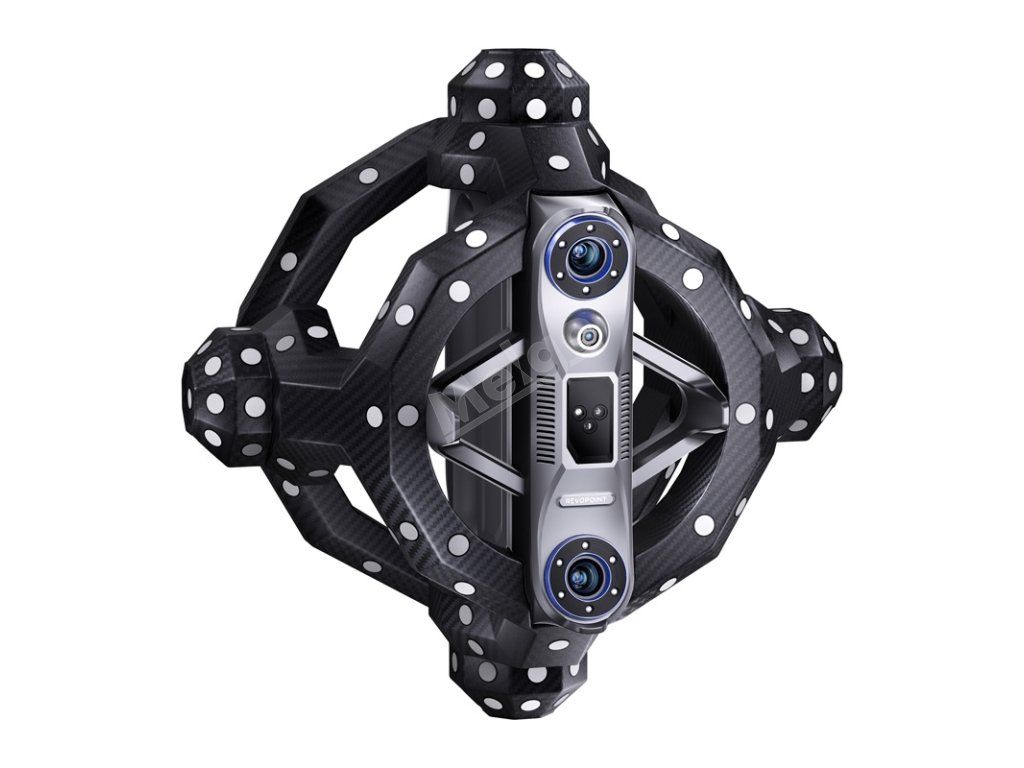

3D optický skener Revopoint Trackit

Metrologická přesnost, plná mobilita a inteligentní sledování objektů v reálném čase - Revopoint Trackit je komplexní 3D skenovací systém, který kombinuje optický skener s přesností 0,02 mm s pokročilým prostorovým sledováním. Je určen pro konstruktéry, návrháře CAD, specialisty na kontrolu kvality a průmyslové podniky. Trackit poskytuje rychlé, stabilní a opakovatelné skenování malých dílů a velkých objektů - bez potřeby značek. Integrovaný automatický kalibrační systém, inteligentní kardanové křídlo a specializovaný software Revo Trackit zajišťují vysokou přesnost a pohodlí v různých měřicích prostředích.

Přesnost bez kompromisů

Systém Revopoint Trackit nabízí přesnost měření 0,02 mm a rozteč bodů až 0,05 mm, což umožňuje mapovat i ty nejjemnější detaily povrchu. Za měření je zodpovědná sada hloubkových kamer podporovaných modrými lasery (30 linií a 1 jednoduchá linie), které zajišťují vysokou přesnost a stabilitu. Získaná data lze exportovat do oblíbených formátů, jako jsou PLY, OBJ, STL, ASC, 3MF, GLTF nebo FBX, pro další použití v návrhovém a konstrukčním softwaru.

Rychlost a plynulý provoz

Systém dosahuje rychlosti skenování až 1 500 000 bodů za sekundu, což umožňuje efektivní digitalizaci objektů. Díky inteligentnímu sledování pohybu skeneru v prostoru můžete pracovat plynule - bez značek a bez nutnosti udržovat dokonale fixovanou polohu. Režim Track Scan umožňuje zaznamenávat polohu a úhel skeneru v reálném čase, což zajišťuje přesné přiřazení mračna bodů i při dynamických pohybech.

Automatická kalibrace

3D optický skener Revopoint Trackit eliminuje složité nastavování pomocí dvou kardanových křídel s automatickou kalibrací (Dual-Axis Gimbal System). Sledovací zařízení a skener automaticky upravují svou vzájemnou polohu, čímž je zajištěna konzistentní geometrie měřicího systému. Proces kalibrace lze spustit přímo v softwaru - systém automaticky detekuje kalibrační pole a synchronizuje parametry kamery.

Připraven pracovat v jakékoli situaci

Skener i sledovací zařízení jsou vyrobeny z lehkých, ale odolných materiálů - rám z uhlíkových vláken a polykarbonátový kryt zajišťují odolnost proti mechanickému poškození a dlouhou životnost. Zařízení váží 1,2 kg, resp. 1,8 kg, pracují v teplotním rozsahu od 0 do 40 °C a lze je snadno namontovat na dodávané stativy. Celé zařízení budete přepravovat ve speciálním kufříku s kolečky, takže sada zůstává plně mobilní a připravená k použití v metrologické laboratoři i v průmyslovém prostředí nebo dílně.

Všestranné režimy skenování

Revopoint Trackit nabízí několik provozních režimů, které vyhovují různým scénářům měření. V režimu Track Scan se skenování provádí v reálném čase bez značek, což je vhodné pro malé až středně velké objekty. Vícepolohové skenování umožňuje rozdělit velké modely, jako jsou části těla nebo součásti strojů, na části a automaticky je spojit do jednoho mračna bodů. Pro náročné povrchy je k dispozici režim Marker Scan, který využívá magnetické nebo samolepicí značky pro zvýšení stability čtení. Bez ohledu na zvolený režim lze hotové modely uložit v oblíbených formátech PLY, OBJ, STL, ASC, 3MF, GLTF nebo FBX pro použití v programech CAD, CAM a 3D.

Pokročilý software Revo Trackit

Aplikace Revo Trackit je centrem pro řízení celého procesu skenování. Umožňuje automatické nastavení expozice hloubkové kamery a zobrazení vzdálenosti a kvality nasnímaných bodů v reálném čase. Umožňuje také kdykoli pozastavit skenování, zkontrolovat jeho průběh a pokračovat v práci. Systém automaticky propojuje mračna bodů a vytváří modelovou síť, čímž urychluje přípravu finálního souboru. Po dokončení skenování můžete snadno vygenerovat 3D model, provést základní zpracování mřížky a exportovat data ve zvoleném formátu.

Profesionální aplikace

Revopoint Trackit je určen pro strojírenské, průmyslové a designérské aplikace. Systém je ideální pro kontrolu kvality a metrologii, protože umožňuje přesnou analýzu geometrie a mapování tvaru dílů. Je také ceněným nástrojem v reverzním inženýrství, protože umožňuje digitalizaci součástí bez technické dokumentace. Otevírá širokou škálu možností při tvorbě prototypů a navrhování CAD a zároveň usnadňuje přenos reálných objektů do digitálního prostředí. Díky podpoře objektů o velikosti od 10 mm do 6 m se Revopoint Trackit používá v průmyslu i v technickém vzdělávání nebo vědeckém výzkumu a nabízí vysokou přesnost a flexibilní provoz.

Vybavení připravené na další

Chcete-li plně využít možností zařízení Revopoint Trackit, doporučujeme konfiguraci zahrnující systém Windows 10 nebo 11 (64bitový), procesor Intel Core i9 12. generace nebo novější, 64 GB paměti RAM a grafickou kartu NVIDIA RTX 4060 s 8 GB paměti VRAM nebo vyšší. Zařízení pracuje pouze s architekturou x86_64 a vyžaduje připojení USB 3.0 nebo novější, aby byla zajištěna odpovídající stabilita přenosu a plynulé zpracování během skenování.

Včetně:

• Tracker
• Skener
• Gimbal pro automatickou kalibraci trackeru (dvě osy)
• Gimbal pro automatickou kalibraci skeneru (dvě osy)
• Stativ pro tracker
• Stativ pro skener
• Stativ pro kalibrační desku
• Adaptér pro skener
• Kalibrační deska
• Kalibrační tyč
• Napájecí zdroj
• Kabel k PC
• Kabel skeneru
• Kardanový kabel skeneru
• Sledovací zařízení kardanového lana
• Stahovací pásky
• Magnetické značky
• Kotevní blok (magnetický)
• Polohovací podložka
• Paměťové zařízení USB
• Přepravní kufr pro sledovací zařízení (s kolečky)
• Přepravní kufr pro skener (s kolečky)
• Stručný návod k použití, certifikát a záruční list
